A falha de fixadores em aplicações industriais e estruturais raramente é devida a defeito de material; é mais frequentemente causado pela especificação incorreta do tipo de rosca e do comprimento do aperto em relação à carga aplicada. Os engenheiros e as equipes de compras devem equilibrar a resistência ao cisalhamento, a distribuição de tensão e os requisitos de alinhamento ao especificar os fixadores. Selecionar a configuração errada da rosca pode levar à deformação da rosca no plano de cisalhamento, afrouxamento da junta sob vibração, emperramento da junta (elevação) ou falha catastrófica por cisalhamento. Compreender as compensações mecânicas entre parafusos sextavados totalmente rosqueados e parcialmente rosqueados é fundamental para especificar o hardware correto, garantir a integridade estrutural e mitigar as responsabilidades de manutenção a longo prazo.
Função estrutural: Os parafusos totalmente rosqueados maximizam a força de aderência e a tensão em todo o eixo, enquanto os parafusos parcialmente rosqueados proporcionam resistência ao cisalhamento superior e alinhamento preciso por meio da haste não rosqueada.
Distribuição de Carga: As roscas colocadas dentro do plano de cisalhamento de uma junta criam concentradores de tensão; parafusos parcialmente rosqueados evitam isso apoiando a haste não rosqueada diretamente na zona de cisalhamento.
Mecânica de fixação: Os parafusos parcialmente rosqueados permitem uma união superior, permitindo que o material superior deslize sobre a haste lisa, enquanto os parafusos totalmente rosqueados podem prender o material superior e evitar um ajuste nivelado.
Padrões da indústria: O parafuso sextavado DIN933 representa o padrão global para parafusos métricos totalmente rosqueados, enquanto DIN931 denota variantes parcialmente rosqueadas.
Correspondência de aplicação: Os parafusos totalmente rosqueados são ideais para furos roscados e fixações de profundidade variável, enquanto os parafusos parcialmente rosqueados são obrigatórios para juntas estruturais de alta carga e tensão lateral.

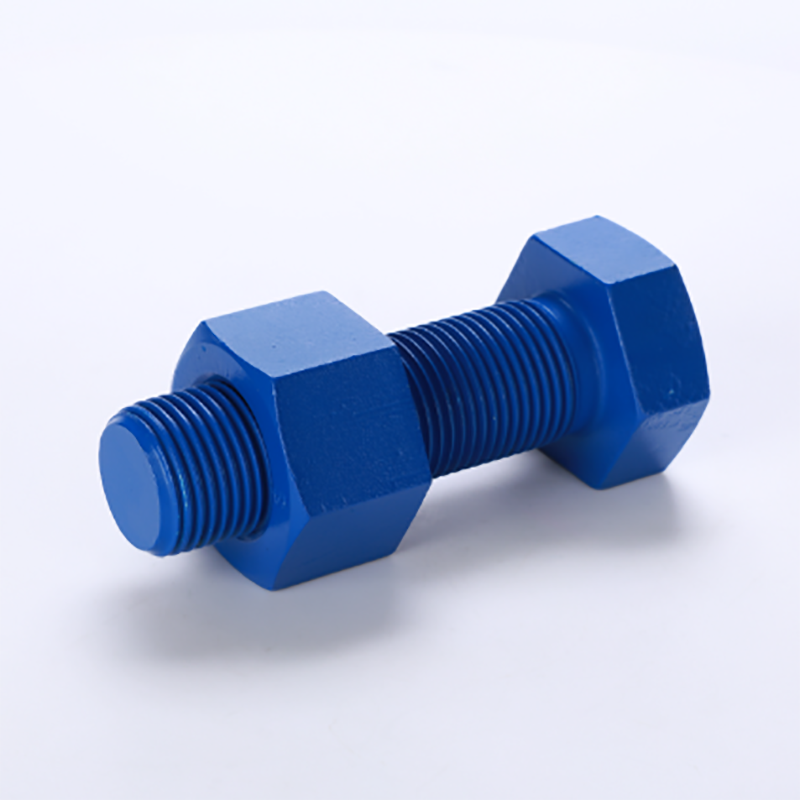

Um parafuso sextavado totalmente rosqueado apresenta roscas que correm continuamente desde a parte inferior da cabeça sextavada até a ponta chanfrada. Esse rosqueamento ininterrupto fornece características mecânicas distintas, adequadas para ambientes de montagem específicos. A espiral contínua permite que uma porca ou furo roscado encaixe no fixador em qualquer ponto ao longo de todo o seu comprimento. Você verá estes sendo usados extensivamente em aplicações de campo onde as espessuras dos materiais variam muito ou onde o parafuso atua como uma haste tensora em vez de um pino estrutural.
Na fabricação global, o parafuso sextavado DIN933 serve como o principal padrão para fixadores métricos totalmente rosqueados, compartilhando equivalência dimensional com a ISO 4017. Essas especificações determinam tolerâncias precisas para passo de rosca, altura de cabeça e dimensões entre planos. Ao especificar esse padrão, você garante desempenho previsível em diversas aplicações, desde a montagem de máquinas leves até a montagem básica em suportes.
A laminação contínua de roscas torna esses parafusos altamente econômicos e universalmente disponíveis. Durante a fabricação, as peças brutas de aço são forçadas através de matrizes de rosqueamento endurecidas sob imensa pressão. Como todo o eixo recebe o mesmo tratamento de laminação sem a necessidade de uma etapa secundária de usinagem para obter uma haste lisa, os ciclos de produção são rápidos e eficientes. Esta realidade de fabricação torna-os a escolha padrão para fixação de uso geral onde estão ausentes dinâmicas de carga complexas.
A principal vantagem mecânica de um eixo totalmente rosqueado reside na sua versatilidade. Rosqueamento ininterrupto permite encaixe máximo em furos roscados internamente. Ele acomoda facilmente diferentes espessuras de material sem o risco de uma porca atingir o fundo de uma haste não rosqueada. Quando os projetos de montagem mudam rapidamente ou as camadas de material variam durante uma modernização, um fixador totalmente rosqueado se adapta sem a necessidade de troca de hardware.
Os parafusos parcialmente rosqueados apresentam um perfil físico distinto: uma seção sem rosca diretamente abaixo da cabeça, seguida por um comprimento específico de rosca na ponta. Esta seção não rosqueada é conhecida como haste ou comprimento do punho. O ponto de transição entre a haste lisa e a parte rosqueada é chamado de desvio da rosca. Os marceneiros e os ferreiros confiam fortemente nesta geometria específica ao erguer aço ou alinhar carcaças de bombas pesadas.
A haste sem rosca desempenha um papel estrutural vital. Corresponde ao diâmetro exato do furo do parafuso, proporcionando um efeito de cavilha suave e sólido. Quando as forças laterais pressionam a junta, o aço sólido da haste absorve a carga. Isso evita que a superfície abrasiva e irregular das roscas atinja o material hospedeiro, o que preserva a integridade do furo perfurado ao longo do tempo e evita que a junta saia do alinhamento.
A fabricação de parafusos parcialmente rosqueados requer controle preciso sobre o diâmetro da peça bruta. Para garantir que a haste sem rosca e as roscas laminadas compartilhem exatamente o mesmo diâmetro principal, a parte inferior da peça bruta deve ser ligeiramente reduzida antes da laminação da rosca. Esta etapa extra de fabricação garante que o parafuso se encaixe perfeitamente em furos de tolerância apertada, sem prender a haste ou deixar resíduos ao redor das roscas. Se a peça bruta não for reduzida, as roscas enroladas ficarão mais salientes do que a haste, impossibilitando a passagem do parafuso através de um orifício perfurado com precisão.
A consistência dimensional para variantes parcialmente rosqueadas é regida pelas normas DIN931 e ISO 4014. Esses padrões determinam não apenas as dimensões da cabeça e da rosca, mas também a proporção exata entre o comprimento roscado e o comprimento não roscado, com base no tamanho geral do fixador. Os engenheiros confiam nessas tabelas dimensionais rigorosas para calcular comprimentos exatos de aderência para juntas estruturais, garantindo que o plano de cisalhamento sempre cruze o aço sólido.
A carga de cisalhamento refere-se às forças laterais que empurram a junta perpendicularmente ao eixo do parafuso. Imagine duas pesadas placas de aço aparafusadas, com uma enorme força hidráulica puxando uma placa para a esquerda e a outra para a direita. O parafuso atua como um pino evitando que as placas se separem. Nestes cenários, a integridade da secção transversal do fixador determina a sobrevivência da junta.
Os parafusos parcialmente rosqueados proporcionam desempenho excepcional sob cargas de cisalhamento. A haste maciça oferece máxima área de seção transversal, apresentando um cilindro contínuo de aço contra o plano de cisalhamento. Mais importante ainda, a haste lisa elimina os geradores de tensão. Os risers de tensão são irregularidades geométricas onde a tensão mecânica se concentra. Ao manter as roscas fora da zona de cisalhamento, o parafuso distribui as forças laterais uniformemente em todo o seu núcleo sólido, permitindo-lhe suportar cargas dinâmicas massivas sem ceder.
Por outro lado, parafusos totalmente rosqueados apresentam vulnerabilidades graves em aplicações de cisalhamento. As roscas colocadas diretamente no plano de cisalhamento reduzem significativamente o diâmetro efetivo do parafuso. Os vales dos fios atuam como micro-entalhes. Sob carga cíclica ou vibração intensa de equipamentos industriais, esses micro-entalhes tornam-se pontos de iniciação para fraturas por fadiga. Com o tempo, as forças laterais irão literalmente cortar o parafuso ao meio ao longo do vale da rosca mais fraca, levando a uma falha catastrófica do equipamento.
A carga de tração envolve forças que separam a junta paralelamente ao eixo do parafuso. Pense em um tubo pesado suspenso em uma grade do teto; a força da gravidade para baixo exerce pura força de tração nos parafusos de montagem. Nessas aplicações, o fixador deve resistir ao estiramento e ao arrancamento, dependendo inteiramente do engate de suas roscas com a porca ou furo roscado.
Os parafusos totalmente rosqueados oferecem vantagens distintas quando atuam principalmente como membros de tensão. As roscas contínuas distribuem a força de retenção por todo o comprimento do fixador quando rosqueadas em um furo roscado profundo. Esta enorme área de superfície de engate maximiza a resistência ao arrancamento. Se o material hospedeiro for mais macio que o parafuso, como um bloco de motor de alumínio, maximizar o engate da rosca evita que as roscas internas se desfiem sob fortes cargas de tração.
Parafusos parcialmente rosqueados enfrentam limitações em aplicações de tensão pura envolvendo furos roscados. A sua força de retenção é restrita inteiramente à ponta roscada. Se o furo roscado não for profundo o suficiente ou se a haste não rosqueada encostar no fundo da superfície antes de ocorrer a fixação, a junta falhará. Usá-los requer um cálculo preciso do comprimento do aperto para garantir o engate adequado da rosca sem atingir o fundo do poço. Você deve saber a profundidade exata do furo cego e a espessura exata do flange correspondente.
A ligação da junta, comumente chamada de macaco, ocorre quando um parafuso totalmente rosqueado fica preso na camada superior de um furo passante. À medida que o parafuso gira, as roscas engatam no material superior em vez de deslizarem perfeitamente através dele. Isso evita que a cabeça do parafuso puxe os dois materiais firmemente, resultando em uma leitura falsa de torque. A chave dinamométrica clica, sinalizando que o valor alvo foi alcançado, mas a junta na verdade permanece frouxa porque a energia foi desperdiçada superando o atrito da rosca na placa superior.
Parafusos parcialmente rosqueados eliminam o risco de levantamento da junta. A haste sem rosca permite que o material superior flutue ou deslize livremente ao longo do aço liso. À medida que a porca aperta a ponta roscada, 100% do torque rotacional é convertido diretamente em força de fixação entre os dois materiais unidos. Esta ação deslizante garante um ajuste nivelado e rígido, o que é absolutamente crítico para máquinas pesadas, conexões de aço estrutural e juntas de flange de alta pressão.
A especificação da configuração correta da rosca depende inteiramente do ambiente mecânico da montagem. As variantes totalmente rosqueadas são excelentes em ambientes onde a tensão, o ajuste e o engate roscado têm prioridade sobre a resistência ao cisalhamento lateral. Você os encontrará muito utilizados em suportes estruturais secundários e montagem de equipamentos.
Conjuntos que exigem que o parafuso seja rosqueado diretamente em um furo roscado, em vez de passar por uma porca.
Aplicações com espessuras de junta imprevisíveis ou altamente variáveis, onde um único comprimento de fixador deve acomodar múltiplas configurações.
Fixação de chapas metálicas, painéis de carroceria automotiva e montagens cosméticas sem suporte de carga onde as forças de cisalhamento permanecem insignificantes.
Ambientes de fabricação de alto volume que priorizam a montagem rápida em detrimento do desempenho estrutural de serviço pesado.
Suportes de motor, suportes de alternador e tensores de correia transportadora onde o parafuso atua como uma haste tensora ajustável.
Gabaritos e acessórios temporários em oficinas de soldagem onde são necessárias fixações e desfixações rápidas em diferentes profundidades de material.
Quando a integridade estrutural, o alinhamento e a resistência às forças laterais não são negociáveis, os fixadores parcialmente roscados tornam-se obrigatórios. Sua haste lisa fornece o efeito de pino necessário para travar componentes pesados firmemente no lugar, evitando deslocamentos sob estresse operacional extremo.
Máquinas pesadas, blocos de motores e grandes bombas de água onde o alinhamento preciso entre as peças fundidas correspondentes é fundamental.
Conexões estruturais de aço, estruturas de pontes e conjuntos de construção sujeitos a fortes ventos laterais ou forças de cisalhamento sísmicos.
Equipamentos rotativos e centrífugas industriais onde vibrações fortes podem fazer com que seções roscadas sejam serradas no material hospedeiro, causando desgaste ou desgaste da rosca.
Juntas de materiais espessos que exigem força de fixação máxima sem o risco de emperramento ou levantamento da rosca.
Componentes de suspensão e articulações de direção na engenharia automotiva onde as cargas de impacto lateral são frequentes e severas.
Lanças de guindaste e equipamentos de elevação onde a falha por cisalhamento resultaria em perda imediata de vidas ou propriedades.
Matriz de seleção de rosca de parafuso sextavado
Critérios de Aplicação | Totalmente rosqueado (DIN933) | Parcialmente rosqueado (DIN931) |
|---|---|---|
Tipo de carga primária | Tensão / Extração | Cisalhamento / Lateral |
Configuração do furo | Furos roscados/cegos | Furos passantes com porcas |
Necessidades de alinhamento | Baixo a moderado | Cavilhas de alta/precisão |
Resistência à vibração | Propenso a se desgastar em cisalhamento | Excelente resistência na haste |
Tolerância do comprimento do punho | Altamente flexível | Requer cálculo exato |
Risco de levantamento conjunto | Rico em materiais espessos | Eliminado pela haste lisa |
O critério fundamental de sucesso para a implantação de um parafuso parcialmente roscado é combinar o comprimento do aperto com a espessura da junta. A haste não roscada deve corresponder exatamente à espessura dos materiais a serem unidos. Se a haste for muito curta, as roscas entrarão no plano de cisalhamento, anulando a finalidade do parafuso. Se a haste for muito longa, a porca atingirá o fundo do desvio da rosca antes que a junta atinja a força de fixação adequada.
Os protocolos de medição exigem atenção rigorosa aos detalhes. Você deve calcular a espessura total da junta somando a espessura de cada camada de material. Crucialmente, você deve levar em consideração explicitamente a espessura da arruela nos lados da cabeça e da porca. A não consideração de uma arruela estrutural para serviço pesado pode prejudicar o cálculo do comprimento da garra em vários milímetros, levando a uma junta solta que vibra sob tensão operacional.
Meça a espessura exata do material de base primário usando paquímetros digitais.
Meça a espessura exata do material de acoplamento secundário ou flange.
Adicione a espessura precisa da arruela plana que ficará sob a cabeça do parafuso.
Adicione a espessura precisa da arruela plana ou arruela de pressão que ficará sob a porca.
Selecione um parafuso onde a haste sem rosca seja 1 mm a 2 mm mais curta que esta soma total para garantir que a porca possa comprimir totalmente a junta sem atingir o desvio.
Os engenheiros devem utilizar uma matriz de decisão rigorosa ao avaliar os tipos de carga. Você deve determinar o vetor de força primário que atua na junta. Observe os modelos CAD e as simulações de carga dinâmica para ver onde a tensão se concentra durante a operação de pico. Não adivinhe; analisar as forças físicas em jogo.
Se forças laterais ou de cisalhamento dominarem a montagem, você deverá exigir parafusos parcialmente rosqueados. A haste sólida não é negociável para prevenir fraturas por fadiga. Por outro lado, se as forças de extração ou de tração dominarem, ou se o furo receptor for roscado internamente, especifique parafusos totalmente rosqueados para maximizar o engate da rosca e distribuir a carga de tração com segurança através do material hospedeiro.
A vibração introduz forças caóticas e multidirecionais em uma junta mecânica. Com o tempo, esses micromovimentos degradam a integridade da conexão. Você deve avaliar como o perfil físico do fixador interage com o material hospedeiro sob vibração contínua de motores ou impactos fortes.
A haste lisa de um parafuso parcialmente rosqueado resiste inerentemente ao efeito de “serrar” sob fortes vibrações. Ele fica rente às paredes lisas do furo perfurado. Em contraste, a natureza abrasiva de um eixo totalmente rosqueado atua como uma lima contra um furo passante. À medida que a vibração sacode a junta, as roscas penetram no material hospedeiro, alargando o furo, reduzindo a força de fixação e acelerando a falha catastrófica da junta.
Erros comuns de cálculo do comprimento do punho
Tipo de erro | Causa raiz | Consequência Mecânica |
|---|---|---|
Ignorando a espessura da arruela | Falha ao adicionar a profundidade da arruela ao cálculo total da junta. | A porca chega ao fundo da haste; a junta permanece solta apesar do alto torque. |
Haste muito curta | Selecionar um parafuso com base apenas no comprimento total e não no comprimento da garra. | As roscas entram no plano de cisalhamento, criando risers de tensão e riscos de fratura. |
Fundo de buraco cego | Usando um parafuso parcialmente rosqueado em um furo roscado raso. | A haste atinge a face do furo roscado antes de fixar a peça correspondente. |
Acúmulo de tinta/revestimento | Medindo aço puro, mas montando aço pintado. | O comprimento do punho fica muito curto; as roscas são puxadas para dentro da zona de cisalhamento. |
Um dos riscos de implementação mais perigosos é usar um parafuso totalmente rosqueado em uma aplicação de alto cisalhamento. Quando as forças laterais empurram as roscas, as cristas afiadas das roscas deformam-se e esmagam-se contra o material hospedeiro. Esta deformação compromete imediatamente a integridade estrutural do fixador, reduzindo a sua capacidade de carga.
Além da perda imediata de resistência, a deformação da rosca torna quase impossível remover o parafuso durante a manutenção de rotina. Os fios esmagados prendem-se dentro do furo, exigindo perfuração, esmerilhamento ou tocha para extrair a ferragem. A mitigação requer revisões rigorosas de engenharia de todos os planos de cisalhamento durante a fase de projeto e o uso obrigatório de ferragens parcialmente rosqueadas para quaisquer juntas estruturais que suportem cargas laterais.
A tentativa de usar um parafuso parcialmente rosqueado em uma junta muito fina apresenta um grave risco mecânico. Quando a espessura da junta é menor que o comprimento do aperto do parafuso, a porca atingirá a haste não rosqueada antes de fixar os materiais. A montagem parecerá firme para o operador usando uma pistola de impacto, mas as placas de aço reais permanecerão soltas.
Os operadores freqüentemente tentam apertar demais a porca para compensar a folga percebida. Essa força rotacional excessiva irá desgastar as roscas internas da porca, danificar as roscas do parafuso ou quebrar totalmente o fixador. Para mitigar esse risco, as instalações devem implementar tabelas precisas de especificação de comprimento de aperto durante a fase de aquisição e treinar equipes de montagem para reconhecer quando uma porca atingiu o fundo prematuramente.
Fatores da cadeia de suprimentos frequentemente comprometem as especificações de engenharia na área de montagem. Como as variantes totalmente rosqueadas são altamente econômicas de fabricar e mais fáceis de adquirir em massa para uso geral, elas são frequentemente substituídas no campo. Quando um parafuso parcialmente rosqueado específico fica sem estoque, os trabalhadores de chão geralmente escolhem uma alternativa totalmente rosqueada do mesmo comprimento e diâmetro para manter a produção em movimento.
Esta substituição indevida introduz uma responsabilidade maciça. A substituição de um parafuso estrutural DIN931 por um substituto de uso geral coloca as roscas diretamente em planos de cisalhamento que nunca foram projetados para lidar com elas. As organizações devem estabelecer regras rigorosas de aquisição para evitar substituições não autorizadas. Os agentes de compras que priorizam o custo unitário em detrimento da adequação estrutural devem ser informados sobre os riscos catastróficos de alterar as especificações da rosca sem a aprovação da engenharia.
Revise modelos CAD de montagem para identificar planos de cisalhamento e isolar juntas sujeitas a forças laterais.
Consulte as tabelas de carga ISO e DIN para combinar os requisitos de classificação específicos com os comprimentos de aderência calculados.
Calcule meticulosamente a espessura total da junta, incluindo todas as arruelas e juntas, antes de finalizar as dimensões das ferragens.
Solicite amostras de hardware para verificar as tolerâncias do comprimento do punho e o ajuste antes de executar pedidos de aquisição em massa.
Implemente controles de estoque rigorosos para evitar substituições não autorizadas entre tipos de rosca na área de montagem.
A: Somente se a junta sofrer carga de cisalhamento zero. O uso de um parafuso totalmente rosqueado em uma aplicação de cisalhamento coloca concentradores de tensão diretamente no caminho da carga, reduzindo significativamente a resistência lateral da junta e aumentando o risco de fratura por fadiga sob vibração.
R: Meça a espessura total de todos os materiais que serão unidos, incluindo a espessura exata de quaisquer arruelas usadas sob a cabeça e a porca. A haste não roscada do parafuso deve ser igual ou ligeiramente menor que esta medida total para garantir uma fixação adequada.
R: Você provavelmente usou um parafuso parcialmente rosqueado com um comprimento de aperto maior que a espessura da junta. A porca atingiu o fundo da saída da rosca onde as roscas encontram a haste lisa. Você deve usar um parafuso com seção sem rosca mais curta ou adicionar arruelas estruturais.
R: Em pura tensão, oferecem excelente poder de fixação. No entanto, em aplicações de cisalhamento, eles são estruturalmente mais fracos porque as roscas reduzem o diâmetro da seção transversal do aço e criam micro-entalhes que provocam fraturas por tensão sob cargas laterais.
R: O levantamento de rosca ocorre quando um parafuso totalmente rosqueado fica preso na camada superior de um furo passante, evitando que os materiais se unam firmemente. Evite isso usando um parafuso parcialmente rosqueado, que permite que o material superior deslize livremente sobre a haste lisa.
R: Sim, geralmente exigem uma etapa adicional de fabricação. A peça bruta deve ser extrudada ou usinada com precisão na metade inferior para que, após a laminação das roscas, a seção roscada e a haste lisa compartilhem exatamente o mesmo diâmetro externo.
